1.工业摄像头
摄像头是机器视觉系统获取图像的关键部件，摄像头和数码照相机、扫描仪等又被统称为图像传感器，它将被处理目标物体的光形象转换成被称为视频的电信号，将这个信号A/D转换并送到处理器后就可以处理、分析、识别该目标物体了 。
近二十年前，工业控制用的摄像头大多为光导摄像真空管（Vidicon），但随着CCD（Charge Coupled Devices,电荷耦合器件）的革命性发展，体积小、重量轻、分辨率高、灵敏度高、价格低的CCD摄像头不断出现。同时随着CCD的发展，又大大促进了机器视觉的发展，针对机器视觉所要处理的目标图像大多为运动物体，电子快门、外触发的扫描再启动、逐行扫描以及通过串行总线对摄像头进行远距离控制和调节等功能的出现，更大地促进了机器视觉系统的开发。所有这些主要针对机器视觉系统而开发出来的CCD摄像头的功能是过去的光导摄像真空管所无法比拟的。
2.机器视觉系统常用摄像头分类
2.1根据不同感光芯片划分
我们知道感光芯片是摄像头的核心部件，目前摄像头常用的感光芯片有CCD和CMOS两种：
１．CCD摄像头，CCD称为电荷耦合器件，CCD实际上只是一个把从图像半导体中出来的电子有组织地储存起来的方法。
２．CMOS摄像头，CMOS称为“互补金属氧化物半导体”，CMOS实际上只是将晶体管放在硅块上的技术，没有更多的含义。
尽管CCD表示“电荷耦合器件”而CMOS表示“互补金属氧化物半导体”，但是不论CCD或者CMOS对于图像感应都没有用，真正感应的传感器称做“图像半导体”，CCD和CMOS传感器实际使用的都是同一种传感器“图像半导体”，图像半导体是一个P N结合半导体，能够转换光线的光子爆炸结合处成为成比例数量的电子。电子的数量被计算信号的电压，光线进入图像半导体得越多，电子产生的也越多，从传感器输出的电压也越高。
因为人眼能看到1Lux照度（满月的夜晚）以下的目标，CCD传感器通常能看到的照度范围在0.1~3Lux，是CMOS传感器感光度的3到10倍，所以目前一般CCD摄像头的图像质量要优于CMOS摄像头。
CMOS可以将光敏元件、放大器、A/D转换器、存储器、数字信号处理器和计算机接口控制电路集成在一块硅片上，具有结构简单、处理功能多、速度快、耗电低、成本低等特点。CMOS摄像头存在成像质量差、像敏单元尺寸小、填充率低等问题，1989年后出现了“有源像敏单元”结构，不仅有光敏元件和像敏单元的寻址开关，而且还有信号放大和处理等电路，提高了光电灵敏度、减小了噪声，扩大了动态范围，使得一些参数与CCD摄像头相近，而在功能、功耗、尺寸和价格方面要优于CCD，逐步得到广泛的应用。CMOS传感器可以做得非常大并有和CCD传感器同样的感光度，因此非常适用于特殊应用。CMOS传感器不需要复杂的处理过程，直接将图像半导体产生的电子转变成电压信号，因此就非常快，这个优点使得CMOS传感器对于高帧摄像头非常有用，高帧速度能达到400到100000帧/秒。
2.2按像元排列方式划分
2.2.1面阵摄像头
面阵摄像头是我们常见的形式，其像元是按行列整齐排列的，每个像元对应图像上的一个像素点，我们一般所说的分辨率就是指像元的个数。需要指出的是我们计算机中的彩色图像一般是每个像素点由R、G、B三个值来表示，但我们一般的彩色摄像头却并不是这样的，下面分别进行介绍：
(1)黑白摄像头，每个像素点对应一个像元，该像元对于各种波长的光具有较一致的敏感度，采集得到的只是每个像素点的灰度值。
(2)采用BAYER转化的单片彩色摄像头，这种摄像头的每个像素点实际只对应R、G、B三种之一的像元，R、G、B三种像元按一定的规律排列，我们实际所得到的每个像素点的R、G、B三原色的数值是根据该像素点及其周围若干点的三色数值进行BAYER插分计算而来的，所以这种摄像头所得到的图像往往不能得到很好的彩色效果，尤其是对应边缘位置会有较明显的色彩失真和细节的丢失。目前我们常见的彩色摄像头一般是这种形式的，其价格和同档次的黑白摄像头相近。
BAYER彩色摄像头原理图
2.2.2线阵摄像头
线阵摄像头是一种比较特殊的形式，其像元是一维线状排列的，即只有一行像元，每次只能采集一行的图像数据，只有当摄像头与被摄物体在纵向相对运动时才能得到我们平常看到的二维图像。所以在机器视觉系统中一般用于被测物连续运动的场合，尤其适合于运动速度较快、分辨率要求较高的情况。
(1)黑白摄像头，也是最常用的线阵摄像头，每个像素点对应一个像元，采集得到的是灰度图像。

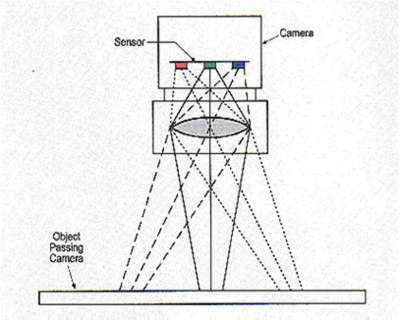

(2)3Line彩色摄像头，该摄像头的具有R、G、B三行像元，分别对红、绿、兰三种波长的光敏感，所以每个像素点都会对应R、G、B三个通道的数值，形成彩色的图像数据。需要注意的是，由于R、G、B三行像元在同一时刻所采集的并非同一位置的信息（见图），在实际应用中需要进行运动校正才能得到所需的彩色图像。一般的摄像头都提供内部进行运动校正处理的功能，但对于对比度非常高的图像边缘还是容易出现色彩失真的现象。
2.3 按输出图像信号格式划分
· 模拟摄像头
模拟摄像头所输出的信号形式为模拟量视频信号，需要配专用的图像采集卡才能转化为计算机可以处理的数字信息。
· 数字摄像头
数字摄像头是在内部集成了A/D转换电路，可以直接将模拟量的图像信号转化为数字信息，不仅有效避免了图像传输线路中的干扰问题，对外的信号输出使用更加高速和灵活的数字信号传输协议，可以做成各种分辨率的形式，出现了目前数字摄像头百花齐放的形势。常见的数字摄像头图像输出标准有：
IEEE1394
USB2.0
DCOM3
RS-644 LVDS
Channel Link LVDS
Camera Link LVDS
千兆网
