在线印刷检测系统

行业应用在线印刷检测系统

概述

嘉恒图像针对印刷品印刷过程中出现的图案不清晰、色彩失真、图案错位等不良情况,研发了一套在线印刷检测系统,该系统能将印刷缺陷及时反映出来,方便印刷工人实时监控印刷的情况并及时进行调整,有效地提高印刷效率及印刷质量。

系统简介

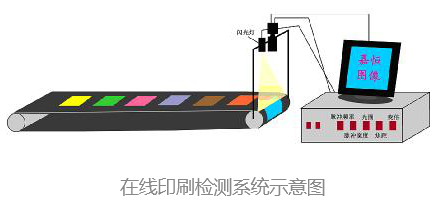

线阵相机按照生产线上脉冲编码器发出的触发信号采集印刷品图像,线阵采集卡将采集到的图像传输到计算机后,软件对图像进行分析,并检测印刷品缺陷。采集到的图像还可输出到显示器上供工人对印刷情况进行监测。采集图像大小、位置可根据需要随时调节。

性能指标
  • 可检内容:漏印、甩墨、拉道、色差
  • 幅面大小:400mm×400mm
  • 最高运动速度:120m/min
  • 检测精度:0.1mm
  • 图像的大小、清晰度和亮暗可调
  • 工作人员可对印刷过程进行实时监控
  • 可选功能:一维码识读
应用领域

◇ 所有连续纸张印刷过程中需观察所印刷的图案内容和颜色是否有误的企业。如印刷厂,包装袋厂等

◇ 其它类似于连续印刷检测的领域..
