刹车片印刷图案检测系统

行业应用刹车片印刷图案检测系统

概述

针对刹车片表面图案印刷中出现的批号印刷不清、字符变形和商标图案印刷有误等缺陷,我公司开发了一套高性价比的印刷图案缺陷检测系统,该系统也可应用到类似的表面缺陷检测领域。

系统功能

图案检测:系统自动提取图案模板,将产品与模板进行匹配,若匹配未通过,系统将给出剔除控制信号并启动执行机构将其剔除。
批号检测:系统自动搜索批号所在位置,进行批号缺陷检测。批号有缺陷时,系统将给出剔除控制信号并启动执行机构将其剔除。

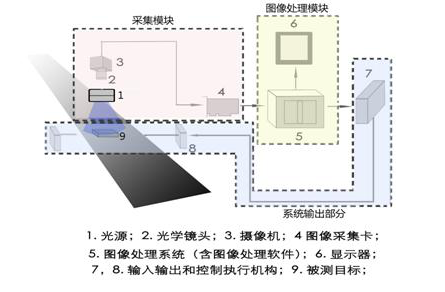

该检测系统由采集模块、图像处理模块、系统输出模块三部分组成:

性能指标
  • 识别率高。检出率98%,过杀率1% ;
  • 软件易用。一键启动,全程自动检验,无需人员留守;
  • 自适应性好。软件可自动提取印刷图案和批号生成模板,当出现新型图案时,不用重新定制软件,即可自动识别;
  • 检测速度快。平均检测速度达到100片/分钟;
  • 产品图像存档备案;
  • 开关量信号延时时间、持续时间可根据客户要求进行设置。
应用领域

◇ 刹车片制造商

◇ 各种需在部件上印制图案、数字等的厂商

◇ 系统可扩展,并根据客户的具体需求提供个性化解决方案
