钢带缺陷在线检测系统

行业应用钢带缺陷在线检测系统

系统概述

钢带生产过程中需要实时进行质量控制,监测工艺偏差,防止产出不合格品。嘉恒图像开发的钢带缺陷在线检测系统,实现了对钢带表面孔洞、豁口、裂边等缺陷的检测,有效地保障了钢带生产质量。

系统功能

可设置缺陷检测等级

可按钢卷号保存缺陷图片、统计报表

检测缺陷后声光报警

统计缺陷数据,输出报表

系统原理

钢带表面检测技术主要是利用电荷耦合器件(CCD) 摄像技术和高速计算机数字图像处理、存储和传输技术,对钢带表面质量进行实时监测。

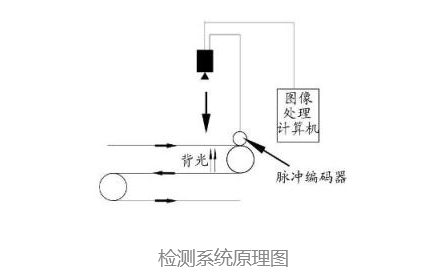

工作原理:在待测刚带背面设置透射光,当有孔洞、豁口、裂边等缺陷存在的钢带经过时,缺陷区域亮度增强,正常区域亮度无变化,通过检测采集到的图像内的灰度变化,可检测出缺陷。

注:由于钢带表面容易形成光反射,易受外界光干扰,所以要求摄像头工作环境尽量封闭。

工作流程:首先用摄像头采集钢带表面图像,然后运用数字图像处理技术对采集到的影像进行分析、缺陷识别、表面质量数据统计、报表输出。

性能指标

1. 硬件部分

主要部件

参考型号

数量

标注

线扫描摄像头

OK_LM2020

1个

黑白线阵,分辨率2048*1

镜头

Nikon 50mm

1个

F口

摄像头密闭箱


1个

防护相机

线阵图像采集卡

OK_LS120A

1个

黑白线阵,分辨率2048*1

光源


1个

线形高亮LED

输入输出控制卡

OK_GPIO40A

1个


计算机


1个

P4系列工业计算机

液晶显示器


1台


机箱柜


1个


报警器


1个

蜂鸣、灯光闪烁

脉冲编码器


1套

获取转动速度、产生触发信号

摄像头固定装置


1套

固定摄像头的机械部分

2. 软件部分

嘉恒图像研发的钢带缺陷在线高速自动检测软件

应用领域

◇ 各种钢带生产厂家,铜带生产厂家,及其他金属带生产厂商

◇ 其他类似钢带生产的企业。如包装材料生产厂等

◇ 相关领域的检测项目
